剎車盤磨床 CMFK-L450剎車盤數控車磨一體機

剎車盤磨床 CMFK-L450剎車盤數控車磨一體機

CMFK-L450剎車盤磨床可一次裝夾完成剎車盤雙車剎面的精車加工和研磨加工兩道工序,解決了二次裝夾積累的誤差,提高了加...
剎車盤磨床 CMFK-L450剎車盤數控車磨一體機
產品詳情

CMFK-L450數控車磨一體機,高效率的剎車盤平面加工機床,主要針對剎車盤的車磨一體加工,實現了剎車盤面的車削后,直接對上下兩平行端面一次磨削成形的精密剎車盤的車磨一體加工,避免了二次裝夾造成的誤差。機床加工精度高、表面光潔度高,適合高精密、雙端面剎車盤類產品的批量加工。


CMFK-L450數控車磨一體機


設備整體剛性高,穩定性?xún)?yōu)越,車削刀架和磨削軸在同一Z軸上面,雙軸之間加工沒有互擾性,并且加工性能、穩定性和統一性極高,針對剎車盤磨花加工和其他盤類立式磨削加工,可以實現大批量生產,高質量,高效率,低成本。


主電機功率和磨削電機功率大,效率高;適合100-450mm直徑的中小型盤、碟類等零件批量組線加工。


床座采用熱對稱式箱型筋板鑄鐵結構,HT300灰鑄鐵材質制成,可使熱變形減至更低,提供重切削時的強大支撐力;床座內部排屑面采用大傾斜角和垂直面結合結構,便于鐵屑滑落,防止鐵屑堆積。

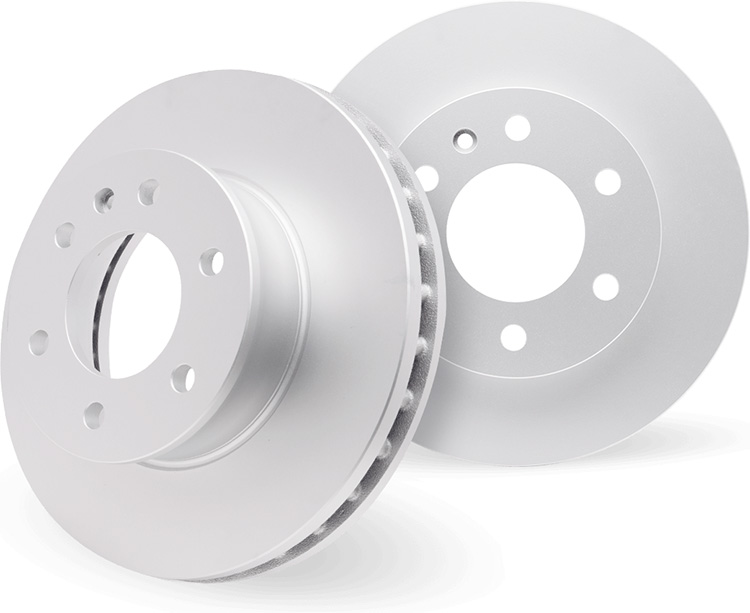

CMFK-L450剎車盤車磨一體機加工樣品實例


防護固定面與防護嚴密搭接,杜絕床身防護結合部位漏水、漏塵、漏屑;并配備鏈板式排屑器快速排除鐵屑,減少鐵屑熱量對床身床體的熱變形影響;采用螺旋式調整墊鐵方便機床水平調整;采用支腿式床座底面方便機床鏟運。


主軸剛性好、回轉精度高,使用德國NBU15潤滑脂潤滑,整個軸系具有壽命長、溫升低、精度保持性好、易維修的特點;采用磨削主軸設計,保證主軸磨削精度的輸出扭矩,實現高速磨削。


CMFK-L450剎車盤車磨一體機產品優勢

剎車盤車磨一體機具有高精度的進給軸:X軸、Y軸、Z軸采用門式立柱大垮距設計,采用大規格的重載荷、高精度、高剛性直線導軌,加大規格的長螺母、高精度滾珠絲杠,減少傳動變形,提高傳動精度和支承剛性,實現強力快速切削和磨削。進給軸均采用進口60度角接觸專用絲杠軸承,進給精度大幅提高。X軸、Z軸 、SD軸伺服電機與滾珠絲杠之間通過彈性聯軸器直連,傳動鏈短、噪音低、反向間隙小并具有伺服精度高、響應速度快等特點。


模塊化高效刀架結構:該機床配備兩個加工工位,一個ST數控車削刀架, 1個磨削主軸,車削刀架和磨削軸在同一Z軸上面,ST數控車削刀架安裝在左手滑板上,磨削軸安裝在右滑板上。根據剎車盤要求的厚度,ST刀架由系統控制,自動進行上下刀具精微調整,雙刀平行進給進行盤面圓周厚度車削,車削后直接進行雙面的獨立盤面圓周厚度磨削,確保剎車盤平行度0.05mm以?xún)?nèi),粗糙度1.6以?xún)?nèi),杜絕了二次裝夾帶來的精度誤差,生產效率大幅度提高。


CMFK-L450剎車盤車磨一體機參數表


正壓密封防護設計:因鑄件加工粉塵的特殊性,該設備進給運動部分采用正壓密封防護設計,使機床進給部分總是在正壓下運行,有效地防止絲杠、導軌、軸承等滑動部件進入灰塵、水霧、酸堿霧氣等損傷壽命和精度的有害物氣體,是擁有自主知識產權的一套全新的防護技術。


亨嘉智能裝備與您的合作流程

CMFK-L450剎車盤車磨一體機的宜人化操作:機床符合人機工程學,宜人化可旋轉操作箱。豐富的功能及自動化設計,便于操作控制。機床的立式布局,占地面積小,同時機床留有足夠的維修空間,電、液管路脈絡一清二楚,使機床整潔、有條理、便于維修;操作鍵盤箱位置、高度符合人機工程學;采用全鍵式面板設計,按操作頻度及按鈕功能分區布局,使操作方便、快捷、安全。


剎車盤磨床的包裝運輸

        CMFK-L450剎車盤磨床可一次裝夾完成剎車盤雙車剎面的《精車加工》和《研磨加工》兩道工序,解決了二次裝夾積累的誤差,提高了加工效率。
