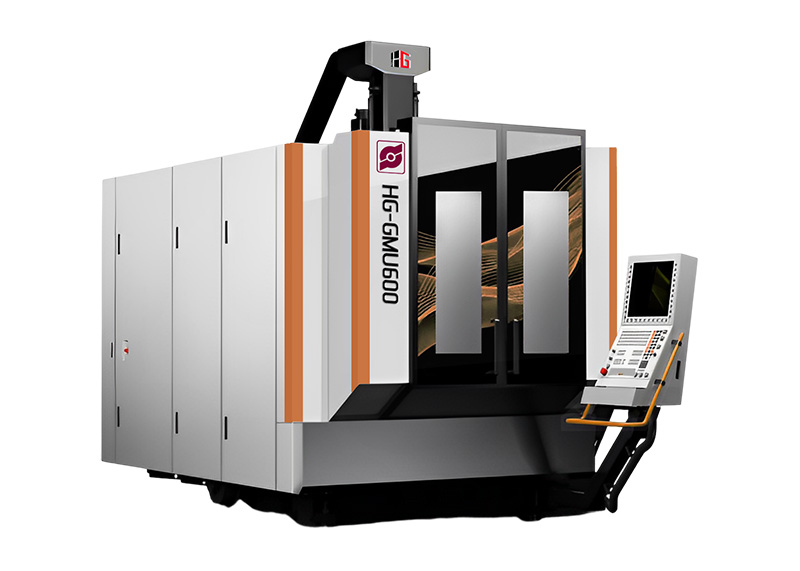

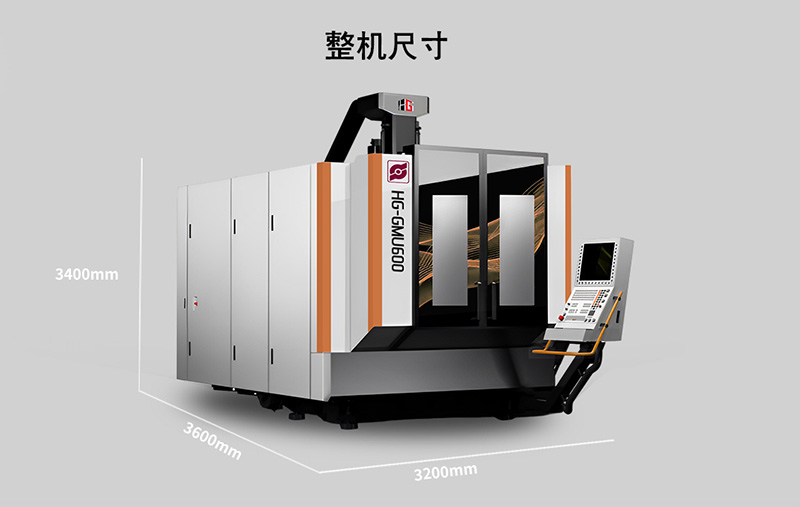

HG-GMU600五軸聯動加工中心

  機床特點

         HG-GMU600機床采用天車式結構設計，床身為整體式，材質為高規格孕育鑄鐵，X/Y/Z直線軸于床身上運行，工件重量不會對直線軸的動態性能造成不利影響，運動部件遠離切削加工區，有效降低運動部件的故障率；A/C轉軸于床身的左右立壁上簡支，達至最佳支撐剛性。設計時采用有限元分析和動力學優化，極大提升整機的功能。

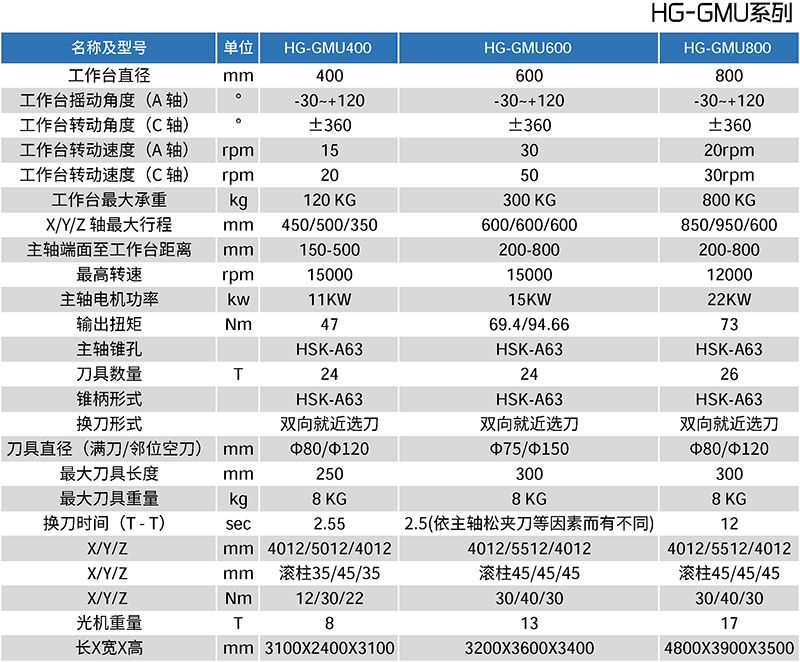

技術規格表

  機床亮點1

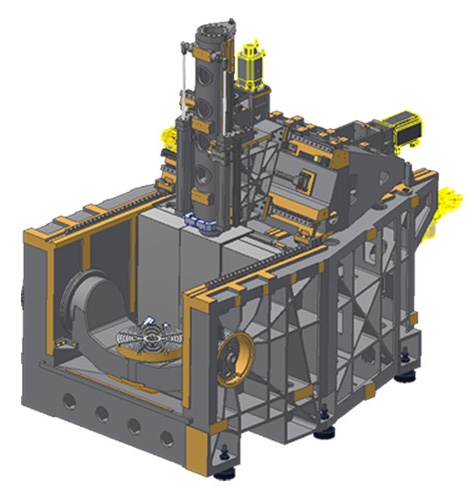

高鋼性床身結構

* GMU600采用天車式結構設計

* 加工工作臺近似600，X/Y/Z快速位移達到40m/min

* 最大切削進給率20m/min

* X/Y/Z高響應絲母旋轉滾珠絲桿傳動

A軸為GTRT齒輪驅動

C軸為DD馬達直驅

  機床亮點2

高剛性、高效率的搖籃轉臺

HG-GMU600搖籃轉臺A軸采用歐洲高端機械傳動GTRT技術，較常規轉臺驅動實現更強大的扭矩輸出，更高的剛性及穩定性；C軸采用DD電機驅動，呈現更高的動態響應以及出色的回旋精度。

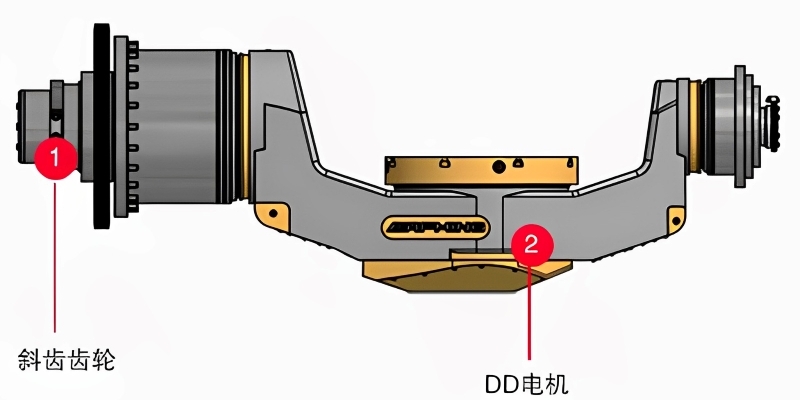

        GTRT齒輪驅動轉臺

        1.A軸：伺服電機+斜齒齒輪

        2.C軸：DD電機（高效響應）

        + 行程（A/C） ： ±120°/360°

        + 最大轉速（A/C ） ： 20/80 rpm

        + 定位/重復精度（A/C） ： 12' /6'

        + 最大扭矩（A/C） ：2000/430Nm

        +承重能力 ：200kg
